SUN-M80G4-EU-Q0

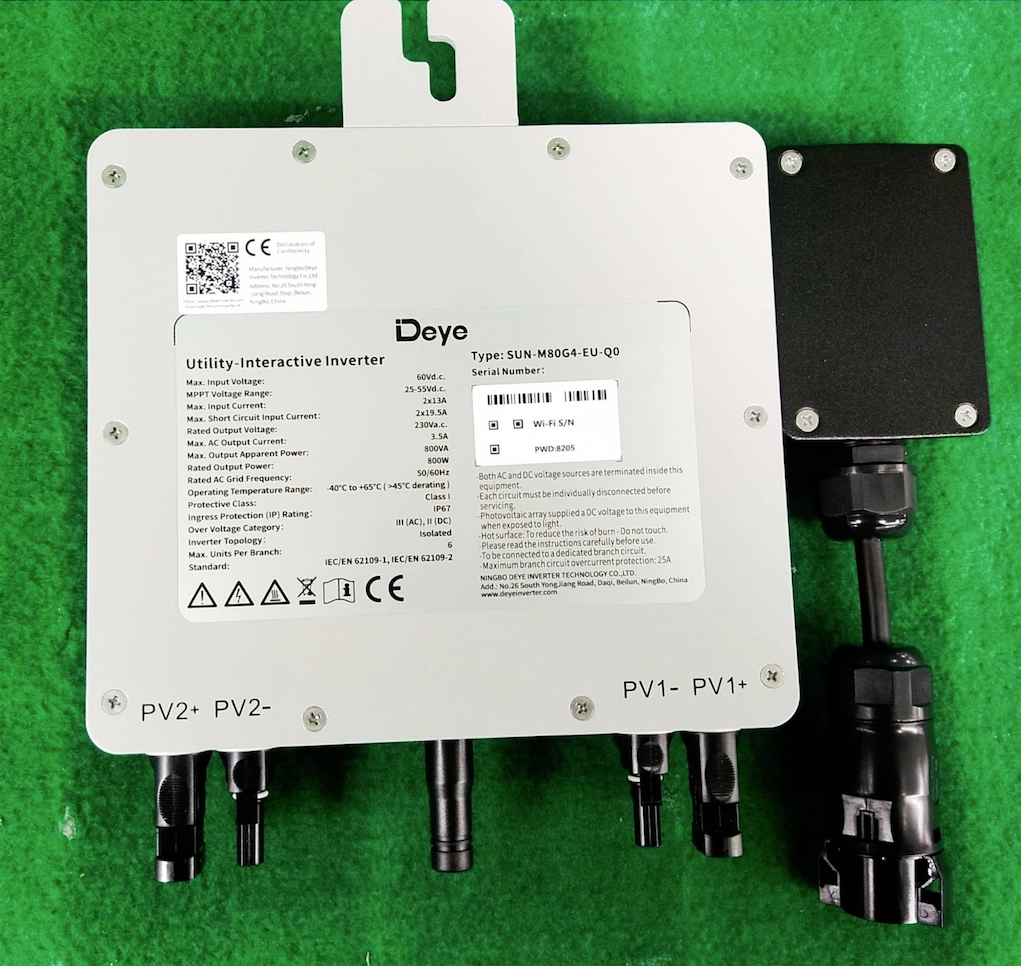

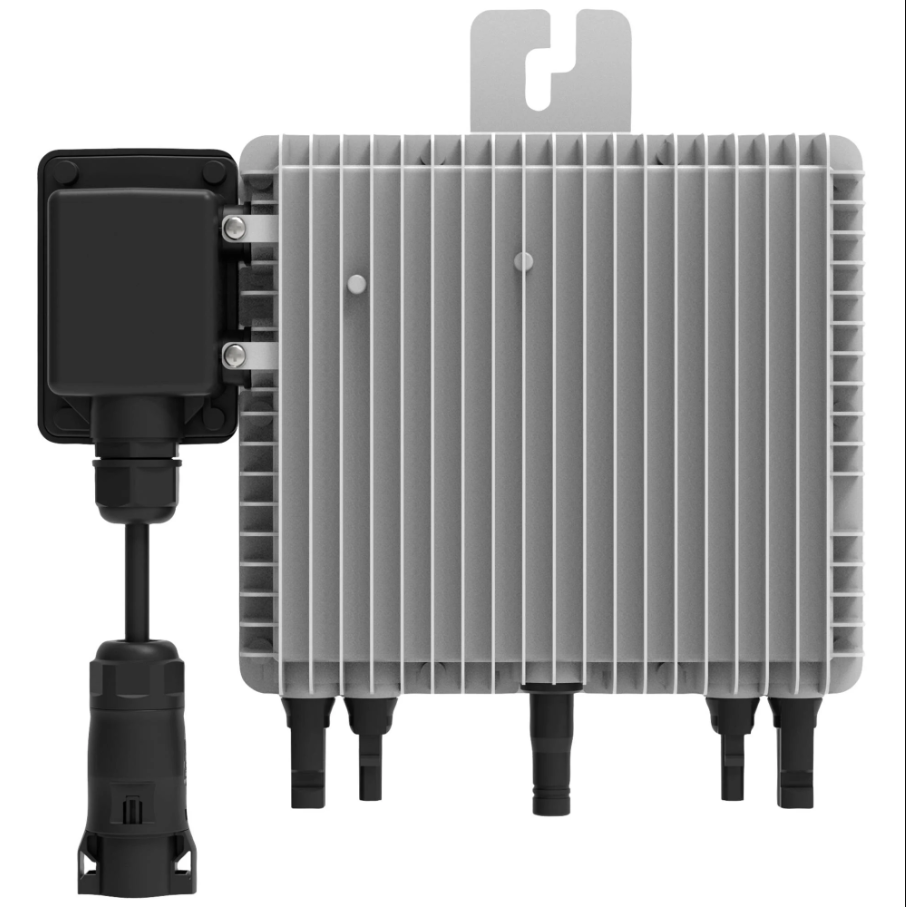

Microväxelriktare SUN-M80G4-EU-Q0 800 W WiFi

Höjdpunkter & detaljer

  • Dual-MPPT: Utrustad med två MPP-trackers per modul
  • Ingång för 2 solcellsmoduler 42.5 V/ 13 A.
  • Uteffekt 800 W vid 230 V/ 3.5 A.

Beskrivning

Dual-MPPT: Utrustad med två MPP-trackers per modul, maximerar det energiutbytet genom optimering av strömomvandlingen från varje PV-modul.
Robust skydd : Kapslingsklass IP67 garanterar damm- och vattenbeständighet och ökar livslängden och tillförlitligheten hos växelriktaren i olika miljöer.
WiFi-integrering: Inbyggt WiFi underlättar systemövervakning och -hantering i realtid via ett intuitivt användargränssnitt.
Snabbkopplingsfunktion : Ökar säkerheten genom att uppfylla normen din VDE V 0126-95 och garanterar en växelspänningsladdning inom <100 ms för snabb avstängning.

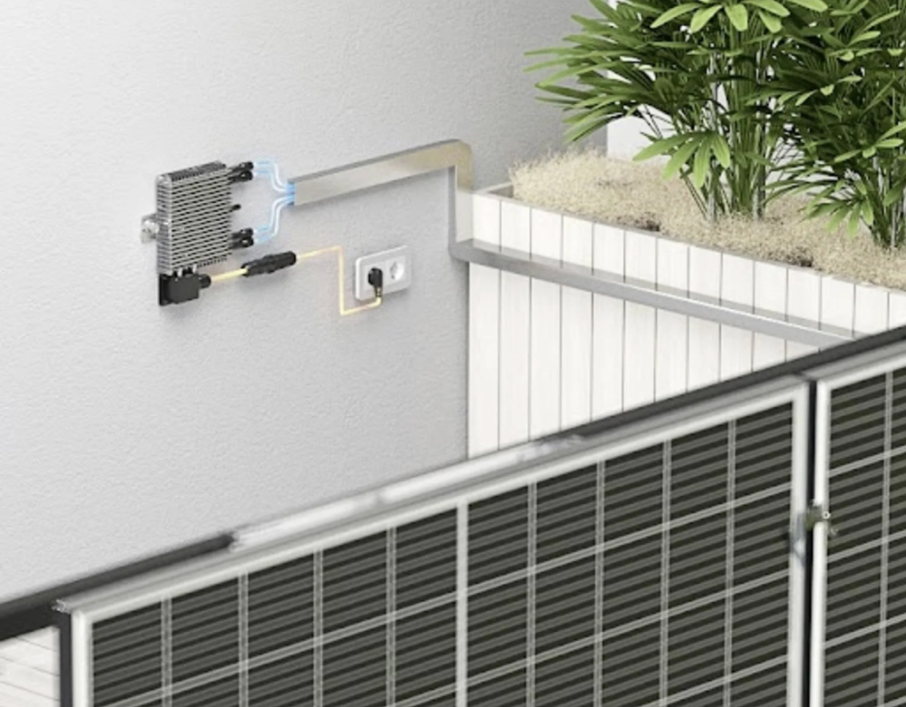

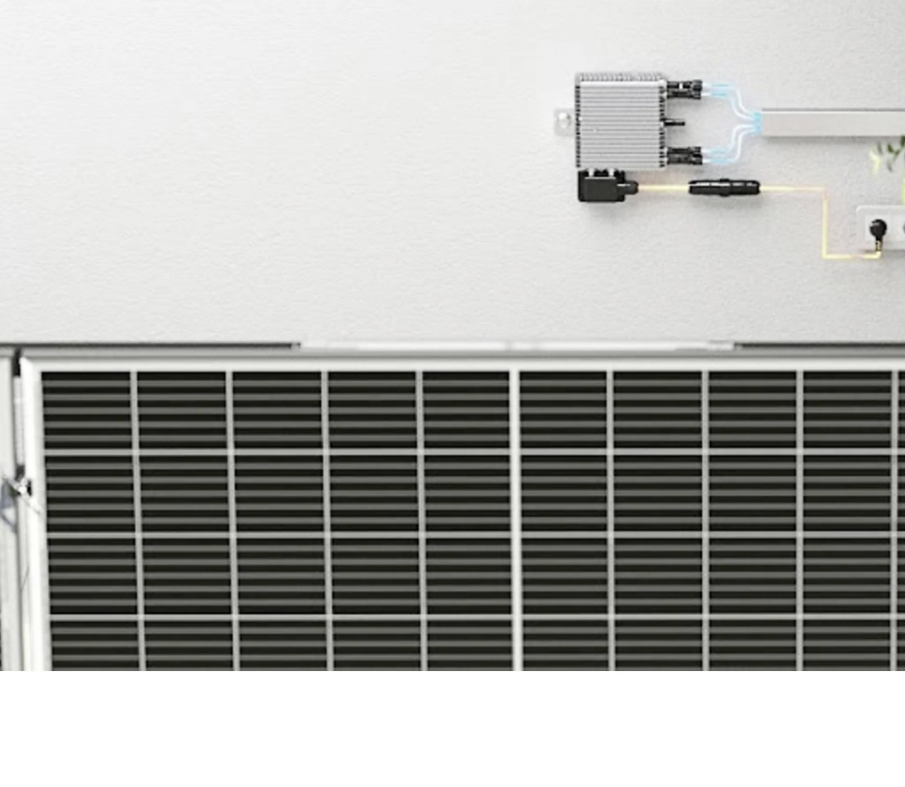

Enkel installation: Utvecklad för snabbt anslutbara PV-balkongsystem, förenklar installationsprocessen och minimerar installationstiden.
Förlängd livslängd för reläet : Externt relä, som är konstruerat för drift vid låga temperaturer och har en lång livslängd och enklare underhåll.Tekniska data
Max. PV-ingångseffekt (W) 210-560 (2 st)
Max. PV-ingångsspänning 60 V.
Startspänning 20 V.
MPPT-spänningsområde 25-55 V.
Nominell PV-ingångsspänning 42,5 V.
Max. Ingångsström (A) 19,5+19,5
Max. Drift-PV-ingångsström (A) 13+13
Antal MPP-Tracker/antal strängar per MPP-Tracker 2/1
AC-utgångssida:
Nominell AC-starteffekt 800 W.
Max. AC-utgångskenbart effekt 800 VA
Nominell AC-utgångsström 3,7/3,5 A.
Max. AC-utgångsström 3,7/3,5 A.
Nominell utgångsspänning/ -område 220/230 V 0,85 UN-1,1 UN
NÄTANSLUTNINGSFORM: L/N/PE
Nominell utgångsfrekvens/område (Hz): 50/45-55, 60/55-65
Max. Enhet per gren: 6
Inställningsområde för effektfaktor: 0,9 l upp till 0,9 l
Sammanlagd harmonisk distorsion av strömmen THDi: Mindre än 3 %
DC-inmatarström: Mindre än 0,5 %
Verkningsgrad:
Maximal verkningsgrad: 96,5 %
Euro-verkningsgrad 96,0 %
MPPT-verkningsgrad mer än 99 %
Apparatskydd:
DC-polaritetskydd
AC-utgång-överströmsskydd
AC-utgångs-överspänningsskydd
AC-utgångs-kortslutningsskydd
Termoskydd
Övervakning av DC-anslutningsisoleringsimpedans
Elnätsövervakning
Skydd mot öar
Jordslutsidentifiering
Överspänningsskydd
Kommunikationsgränssnitt: WiFi
Tillåten höjd (m): 2000 m.
Buller: ≤ 25 (dB)
Skyddsklass IP 67
Drifttemperaturområde (°C): -40 till +60, >komponentens 45 förmåga att minska prestanda

Version

  • 2 MPP Tracker, modul Level Monitoring
  • Kapslingsklass IP 67
  • WIFI-kommunikation
  • Snabbkopplingsfunktion
  • Enkel installation, lämplig för snabbkopplingsbar balkong PV-anläggning
  • <100ms AC snabb urladdning, kompatibel med nya
  • Föreskriven norm din VDE 0620-1 (<200ms) till
  • Skydd av den mänskliga säkerheten
  • Komplett NS-skydd med självkontroll
  • Extern reläfördel med låg temperatur, långt liv, enklare underhåll
  • Med inbyggd WiFi
Kategori: Varumärke:

Tillverkare: Deye | Produktansvar: Dey Italy | Distributör: Conrad | Asset: Åkarp Kraft |

Model SUN-M60G4-EU-Q0 SUN-M80G4-EU-Q0 SUN-M100G4-EU-Q0
PV String Input Data
Max. PV Input Power(W) 210-420(2 Pieces) 210-560(2 Pieces) 210-700(2 Pieces)
Max. PV Input Voltage(V) 60
Start-up Voltage(V) 20
MPPT voltage range(V) 25-55
Rated PV Input voltage(V) 42.5
Max. Input Short-Circuit Current (A) 19.5+19.5
Max. Operating PV Input Current(A) 13+13
No. of MPP Trackers/No. of String per MPP Tracker 2/1
AC Output Side
Rated AC Output Active Power(W) 600 800 1000
Max.AC Output Apparent Power(VA) 600 800 1000
Rated AC output current (A) 2.8/2.7 3.7/3.5 4.6/4.4
Max.AC Output Current(A) 2.8/2.7 3.7/3.5 4.6/4.4
Rated output voltage/range (V) 220/230 0.85Un-1.1Un
Grid Connection Form L/N/PE
Rated Output Grid Frequency/range(Hz) 50/45-55, 60/55-65
Max. unit per branch 8 6 5
Power Factor Adjustment Range 0.9 leading to 0.9lagging
Total Current Harmonic Distortion THDi <3%
DC Injection Current <0.5%ln
Efficiency
Max. Efficiency 96.5%
Euro Efficiency 96.0%
MPPT Efficiency >99%
Equipment Protection
DC Reverse Polarity Protection YES
AC Output Overcurrent Protection YES
AC Output Overvoltage Protection YES
AC Output Short Circuit Protection YES
Thermal Protection YES
Insulation Impedance Detection YES
Anti-islanding Protection YES
Surge Protection Level TYPE II(AC)
Interface
Communication Interface WiFi
General Data
Operating Temperature Range (°C) -40 to +65℃, >45℃ Derating
Permissible Ambient Humidity 0~100%
Permissible Altitude (m) 2000m
Noise (dB) ≤ 25
Ingress Protection(IP) Rating IP 67
Inverter Topology Isolated
Over Voltage Category OVC II(DC),OVC III(AC)
Cabinet Size（W*H*D）[mm] 280.5*190*40（Excluding connectors and brackets）
Weight [kg] 3
Warranty [year] 15 Years
Type Of Cooling natural cooling
Grid Regulation IEC 61727,IEC 62116,CEI 0-21,EN 50549，NRS 097,RD 140,UNE 217002, ,G98,VDE-AR-N 4105
Safety EMC/Standard IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2

Generell riskanalys, denna flik gäller alla produkter

För varje produkt går det att "override" denna och ersätta med specifik information

Kan tre stycken SUN-M80G4-EU-Q0, fördelade L1/L2/L3, anmälas som en mikroproduktionsanläggning till E.ON och accepteras enligt deras svenska nätkrav?

Ja, tekniskt ser själva invertermodellen ut att vara avsedd för detta. Men jag skulle vilja kontrollera nästa steg mot E.ON:s aktuella krav på produktionsanläggningar och deras lista över godkända/certifierade växelriktare.

3. Det riktigt intressanta: skyddsinställningarna är justerbara

Deyes certifikat för SUN-M80G4-EU-Q0 säger uttryckligen:

The settings of the interface protection are password protected adjustable.

Alltså är skyddsinställningarna lösenordsskyddat justerbara.

Det är en mycket viktig uppgift för din E.ON-anmälan.

Det innebär att frågan inte primärt är:

"Har Deye rätt skyddsvärden från fabrik?"

utan snarare:

"Kan SUN-M80G4-EU-Q0 konfigureras med E.ON:s skyddsvärden och är denna konfiguration tillåten inom den certifierade firmware-/nätprofilen?"

Certifikatet identifierar dessutom den testade firmwareversionen som: 0308-1426.

E.ON Deye SUN-M80G4-EU-Q0 Bedömning
253 V / 60 s 1,10 Un = 253 V 🟢 Matchar
264,5 V / 0,2 s Ej angivet i datablad 🟡 Måste verifieras
195,5 V / 0,2 s 0,85 Un = 195,5 V 🟢 Matchar
>51,5 Hz / 0,5 s EN 50549-certifierad, justerbart skydd 🟢 Ser ut att uppfylla
<47,5 Hz / 0,5 s EN 50549-certifierad, justerbart skydd 🟢 Ser ut att uppfylla
Integrerat nät-/systemskydd Ja 🟢
Fast frånkoppling Ja, integrerat relä/interface switch 🟢

Deye-certifikatet bekräftar att SUN-M80G4-EU-Q0 specifikt ingår i den certifierade modellfamiljen och att nätövervakning/frånkoppling är integrerad.

Den enda verkliga frågetecknet

264,5 V / 0,2 s.

Jag skulle därför inte ännu skriva "100 % verifierad mot E.ON".
