Energisystemet för solcellsproduktion består av 2 typer av nät för kraft, ett AC nät och ett DC nät. DC nätet kan delas i ett produktionsnät från solpaneler och ett distributionsnät mellan likriktare, solsträngsoptimerare , batterioptimerare och andra laster. ferroamp har valt att kalla detta nät för DC nanogrid
Typ av DC nät
Ledare i produktionsnätet
L+ Positiv DC ledare
L- Negativ DC-ledare
potentialutjämnande Jord
Ledare i DC-nätet (nanogrid):
L+ Positiv DC-ledare
L- Negativ DC-ledare
PE Skyddsjord
M Jordad mittpunkt*
*Används enbart när flera EnergyHub ska parallellkopplas.
Typ av kabel
DC-kablage – kabeltyp
-
- Kablar med märkspänning på minst 450/750 VAC kan användas i likspänningsnät med spänningsnivå 380/760 V.
- Ofta specificeras att kablar kan användas med 50% högre DC spänning än AC märkspänningen.
Ex: Kabel med märkspänning 0.6/1 kV kan användas med likspänning upp till 0.9/1.5 kV
Skillnad i färgkodning
Likströmskabel:
L+ Röd
L+ Svart
PE Grön/Gul
Växelströmskabel:
L1 Brun
L2 Svart
L3 Grå
N Blå
PE Grön/Gul
Dimensionering av kablar och kablage
DC-kablage – dimensionering
Spänningsfall
För spänningsfall så får det maximalt vara:
2% från SSO:er – DC-distribution – EnergyHub
1% från Batterier – DC-distribution – EnergyHub
Maximal ström
Valt kablage måste klara maximal strömflöde som kommer att flöda i kabeln
DC-kablage – kabeldragning
-

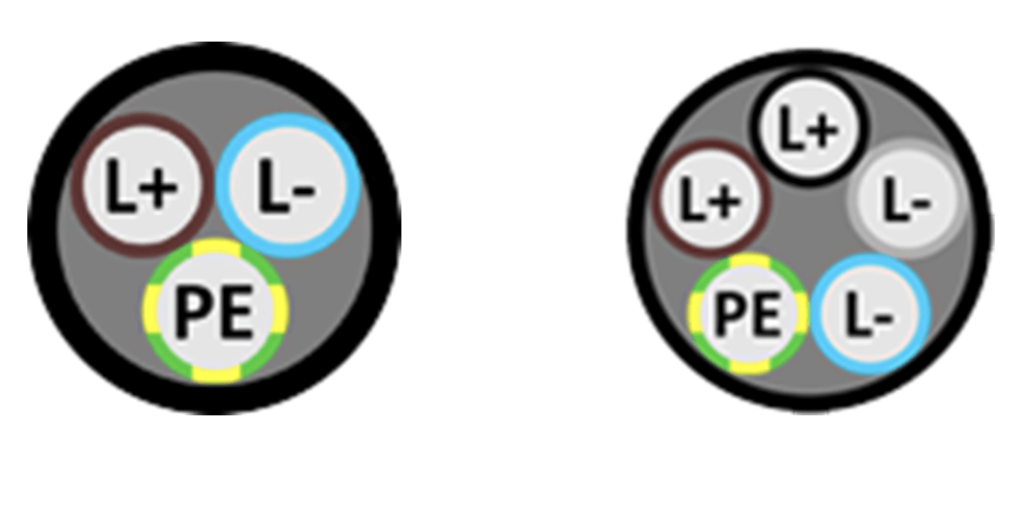

- Vi utnyttjar generellt L+, L- och PE. Kan förläggas i kabel med 3-ledare eller 5-ledare
- Om 3-ledare används så utnyttjas 1 ledare per fas och jord
- Om 5-ledare används så utnyttjas 2 ledare för respektive fas och 1 ledare för jord
-
- I likströmsnätet behöver inte plus- och minusledare separeras.
- Vid förläggning på taket från solpaneler till SSO så ska fortfarande plus- och minusledare separeras som vanligt
Källa: ferroamp
