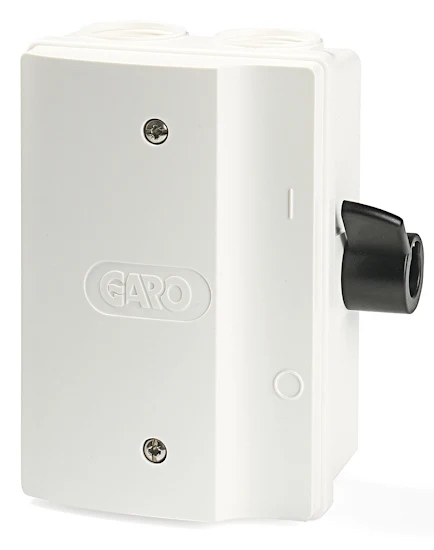

4-polig GARO Säkerhetsbrytare AC

4-polig GARO Säkerhetsbrytare AC

Garo Strömbrytare 4-polig 25A är designade för att passa olika miljöer – från industri och hem till offentliga utrymmen. Brytaren kommer i fyra olika utföranden – vit, faluröd, grå och svart. Dessa brytare är även lämpliga för lantbruksmiljöer. De erbjuder standardanslutningar för noll- och skyddsledare.

För de 4-poliga modellerna sker frånslag av nollpolen med fördröjning på frånslaget och tillslag före faspolerna, vilket ökar säkerheten. Strömbrytarna har M32 gängade utbrytbara hål för ledningsdragning och en knockout på botten med Ø21mm för ytterligare ledningsmöjligheter. En tätnippel för IP65-klassificering medföljer. Modell: 4-polig 25A strömbrytare

Kategori: Etikett: Varumärke:

Källa: Garo | Leverantör: Elbutik |

Artikelnummer 3155226 (E-nummer E3155226) avser en vit 4-polig GARO Säkerhetsbrytare (typ SBG 425VH) på 25A med hjälpkontakt. Den används för säker avskiljning och har följande grundläggande inkopplingsstruktur: [1]
Inkopplingsschema
  • Faser: De inkommande faserna (från nätet) kopplas in på brytarens övre plintar (märkta L1, L2, L3) och de utgående faserna (till motorn/lasten) kopplas på motsvarande nedre plintar.
  • Nolla: Om en neutralledare används kopplas den till plinten märkt med N (bryts normalt samtidigt som faserna i en 4-polig brytare).
  • Jord: Skyddsjorden ska inte brytas och kopplas därför samman i en obruten genomgångsplint/jordplint avsedd för ändamålet.
  • Hjälpkontakt: Den inbyggda hjälpkontakten (ofta NO/NC) kopplas separat för t.ex. larmsignal eller indikering i ett styrsystem.
Detaljerat kopplingsschema finns alltid tryckt på insidan av brytarens lock.
